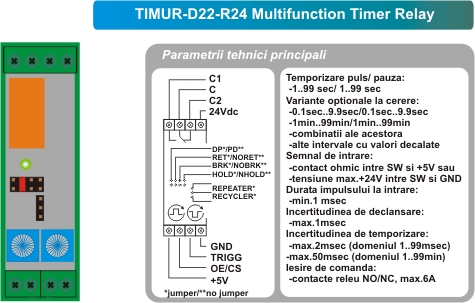

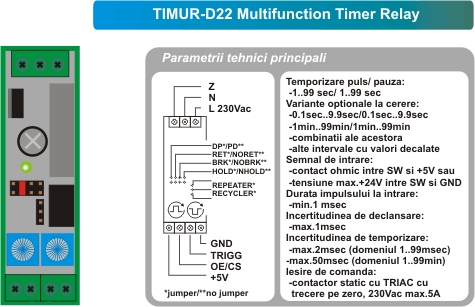

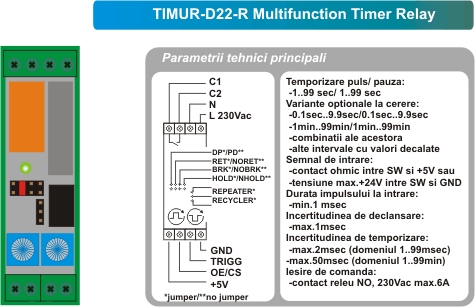

| TIMUR-D22 a fost conceput ca un modul de temporizare
universal, usor reconfigurabil, pentru a facilita dezvoltarea de
prototip, punerea in functiune sau modificarea la nevoie a
echipamentelor de comanda si control. Parametrii si functiile de
temporizare pot fi stabilite/modificate, inainte sau dupa montare,in
doua moduri -MOD-J prin pini de setare si potentiometre si MOD-X printr-un

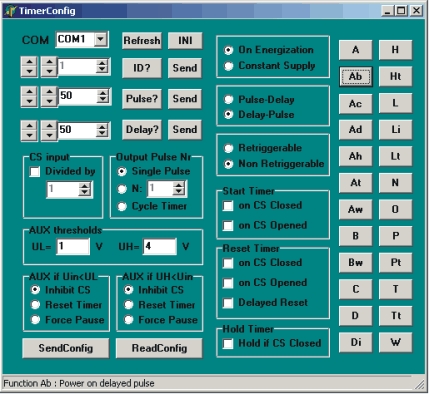

PC, tableta sau smartphone, avand instalate programele TConfig.exe sau
Timer.apk, cu ajutorul unei interfete USB-serial Cele doua moduri
pot fi utilizate alternativ, dar nu simultan. La livrare modulele sunt
setate pe MOD-J. Conectarea la si adresarea lor prin programele de
setare ii trec in MOD-X. In acest mod, dupa terminarea programarii lor,
vor functiona conform setarilor din program si nu accepta configurare
prin pini. Doar valorile duratelor de temporizare pot fi modificate prin
cele doua potentiometre. Sub controlul programului, modulele pot trece
pe MOD-J prin comanda INI. Implementarea acestui tip de solutie technica
reduce cantitatea de relee necesare tinute in stoc si simplifica

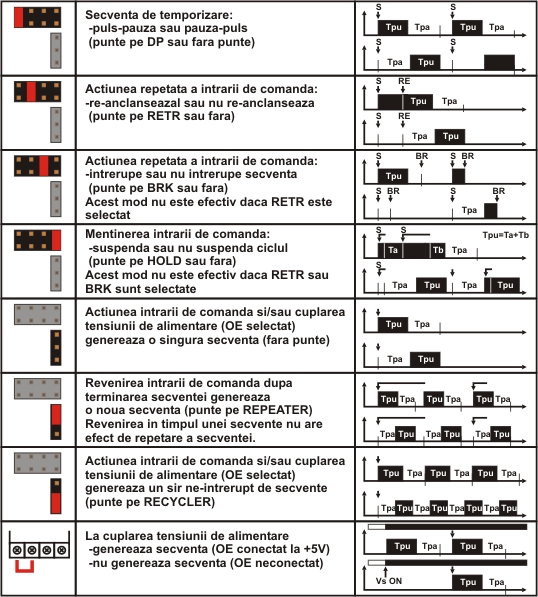

evidenta lor. FUNCTIONARE IN CONFIGURAREA MOD-J
Secventa de temporizare elementara este de structura PAUZA-PULS ori
PULS-PAUZA. Durata acestora poate fi modificata prin elementele de
prescriere potentiometrice. Secventa de temporizare poate fi compusa din
mai multe secvente elementare care se repeta o data (REPEATER) sau
infinit (RECYCLER-multivibrator astabil). Intrarea de comanda accepta un
element de comanda de tip contact ohmic care la inchidere initiaza
secventa de temporizare(START). Pe durata temporizarii, starea
contactului -in functie de configurare- poate influenta desfasurarea
secventei. La urmatoarea inchidere poate re-initializa
temporizatorul(RETRIGGER), sau sa determine intreruperea secventei(BREAK).
Este posibila deasemenea prelungirea duratei de temporizare cu timpul de
mentinere in stare inchisa a contactului(HOLD)
.FUNCTIONARE IN CONFIGURAREA MOD-X
Secventa de temporizare elementara este de structura PAUZA-PULS ori
PULS-PAUZA. Durata acestora poate fi prescrisa la programare, si poate
fi modificata si prin elementele de prescriere potentiometrice. Secventa
de temporizare poate fi compusa din mai multe secvente elementare care
se repeta, de 1..255 de ori, sau infinit (RECYCLER-multivibrator
astabil). Intrarea principala de comanda accepta un element de comanda
de tip contact care la inchidere sau deschidere initiaza secventa
de temporizare(START). Pe durata temporizarii starea contactului -in
functie de configurare- poate influenta desfasurarea secventei. La
deschiderea contactului, sau la urmatoarea inchidere poate initializa
din nou temporizatorul(RETRIGGER), sau sa determine intreruperea
secventei(BREAK). Este posibil deasemenea prelungirea duratei cu timpul
de mentinere in stare inchisa a contactului(HOLD). Numarul de inchideri
(sau deschideri) necesare pentru a initializa secventa poate fi stabilit
intre 1 si 255. Astfel, modulul poate fi utilizat ca si contor/divizor
de impulsuri. Modulul este prevazut cu o intrare de conditionare
analogica, acceptand un semnal de tensiune in gama 0..5V. La configurare
pot fi programate doua praguri de tensiune in gama specificata, si pot
fi selectate modurile de conditionare, prin care tensiunea de
conditionare influenteaza functionarea modulului. In functie de valoarea
lui momentana fata de praguri, semnalul de conditionare poate inhiba
intrarea de start, poate reseta temporizatorul, sau poate forta
suspendarea temporizarii in starea PAUZA. Programele recunosc 24
functiuni de temporizare standard
(A,Ab,Ac,Ad,Ah,At,Aw,B,Bw,C,D,Di,H,Ht,L,Li,Lt,N,O,P,Pt,T,Tt,W)
prin care utilizatorul poate accelera procesul de configurare.
Descrierea acestor functii standard se gaseste pe aceasta pagina aici.
Sistemul nu este compatibil cu functiile:Ak,He,K,Qc,Qe,Qg,Qt |
