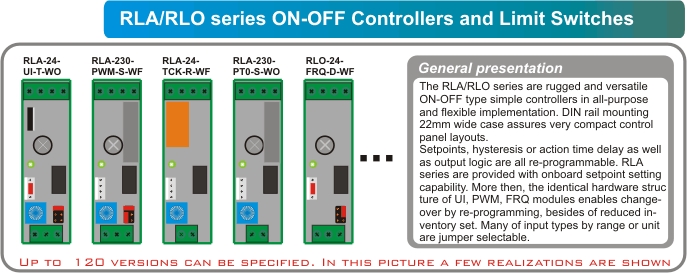

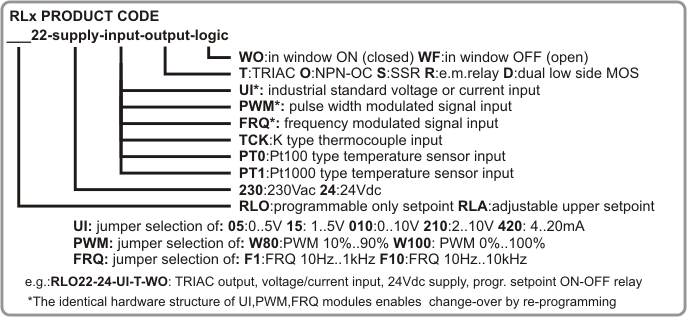

Indicatoarele PM48-UC212 si PM48-PW212 pot fi utilizate ca regulatoare ON-OFF |
| Functia intrare-iesire | ||
| WO: Daca valoarea semnalului de intrare este
intre limitele LL si UL iesirea se afla in starea ON. In afara limitelor iesirea este in OFF WF: Daca valoarea semnalului de intrare este intre limitele LL si UL iesirea se afla in starea OFF. In afara limitelor iesirea este in ON La varianta D, iesirile sunt quasi-complementare si starea ON sau OFF in descriere si in diagrama se refera la iesirea D1. Functiile WO si WF pot fi interschimbate prin reprogramare LL are valoarea implicita (la livrare) egala cu: -4mA pentru varianta cu intrare standard de curent 4..20mA -1V si 2V pentru variantele cu intrare de tensiune 1..5V resp.2..10V -0V pentru variantele cu intrare de tensiune 0..5V resp.0..10V -10% si 0% pentru variantele W80 respectiv W100 -0Hz pentru variantele F01,F1 si F10 -0grdC pentru variantele TCK, PT0 si PT1 Valoarea LL poate fi modificata prin reprogramare. UL are valoarea implicita egala cu 50% din domeniul maxim de variatie a semnalului de intrare pentru fiecare varianta. Valoarea lui poate fi modificata prin potentiometrul de prescriere la varianta RLA si prin reprogramare la ambele variante RLO si RLA. Plaja de variatie permisa a UL este intre LL si valoarea maxima a domeniului de intrare. Pentru limitele UL si LL a fost prevazut o histereza (nevizualizata) de 1% din domeniul maxim de variatie, a carei valoare poate fi modificata prin reprogramare, intre 0.1..10% In cazul iesirii de tip D, in loc de histereza se utilizeaza banda moarta, cu aceeasi specificatii de domeniu si programare. |
 |
|
| Parametri electrici iesire.Valori maxime absolute | ||
| T: Triac cu Trecere pe Zero Umax: 250Vac Imax:
6Arms O: Colector-Emiter Transistor NPN Umax.28Vdc Imax.100mA S: Solid State Relay Umax: 28Vac/dc Imax 1A R: Contacte Releu Umax: 250Vac/dc Imax: 6A D: Dual Low Side MOSFET Umax 24Vdc Imax 2x1A |
||
| Parametri intrare.Limite | ||
| UI:05- semnal de intrare tensiune domeniu
0..5V Domeniu de variatie maxim admisa -0.5V..12V LL=0V UL=0.01V..4.99V |
- | |
| UI:15-semnal de intrare tensiune domeniu
1..5V Domeniu de variatie maxim admisa -0.5V..12V LL=1.0V UL=1.01V..4.99V |
||
| UI:010-semnal de intrare tensiune domeniu
0..10V Domeniu de variatie maxim admisa -0.5V..12V LL=0V UL=0.01V..9.99V |
||
| UI:210-semnal de intrare tensiune domeniu
2..10V Domeniu de variatie maxim admisa -0.5V..12V LL=2.0V UL=2.01V..9.99V |
||
| UI:420-semnal de intrare curent bucla
4..20mA Domeniu de variatie maxim admisa 0mA..25mA LL=4.0mA UL=4.01..19.9mA |
||
| PWM:W80-semnal de intrare impulsuri modulate in
durata 10%..90% LL=10% UL=10.1%..89.9% |
||
| PWM:W100-semnal de intrare impulsuri modulate in
durata 0%..100% LL=0% UL=0.1%..99.9% |
||
| FRQ:F1-semnal de intrare frecventa 10Hz..1kHz LL=10Hz UL=10.1Hz..999Hz |
||
| FRQ:F10-semnal de intrare frecventa 10Hz..10kHz LL=10Hz UL=10.1Hz..9.99kHz |
||
| TCK-termocupla de tip K domeniu de temperatura
0C..990C LL=0grdC UL=0grdC..990grdC |
||
| PT0-sensor de temperatura Pt100 domeniu
-40C..220C LL=-40grdC UL=-39grdC..220grdC |
||
| PT1-sensor de temperatura Pt1000 domeniu
-40C..220C LL=-40grdC UL=-39grdC..220grdC |
||

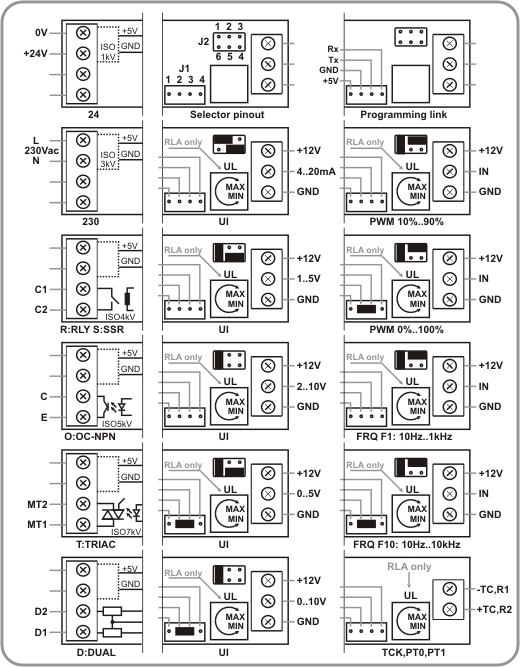

| Conexiuni | ||
| Modulele sunt echipate cu terminale de conectare prin strangere cu surub. Cablul electric de legatura recomandata este multifilara cu izolatie de 0.75mmp (AWG18) cu terminale sertizate. | ||
 |
||

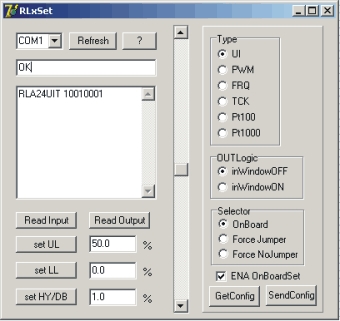

| Setarea/ modificarea parametrilor de control | ||
 |
Modulele RLA/RLO sunt prevazute cu conectoare tata cu 4 pini pentru realizarea conexiunii seriale si alimentarea modului. Programul de setare ruleaza pe un PC sub Windows XP, Vista etc. Pentru programare este necesar sa fie conectat si instalat un convertor USB-serial de tip TRex, prezentat pe pagina <onRAIL.accesorii>. Identificatorul ID al modului si setarile anterioare pot fi citite, modificate si retrimise, pentru a fi memorate in memoria nevolatila a modului. Modulul poate fi configurat temporar pentru testarea functionarii inainte de montare | |
| Parametrii fizico-constructivi | ||
 Dimensiuni in mm |
Constructie modulara semideschisa cu
montare pe sina DIN 35mm (DIN EN 50022) prin mechanism de zavorire
elastica. Material carcasa: nylon V0 Greutate max.50g Clasa de protectie IP20 RoHS: Conform cu RoHS REACH: Nu contine substante listate SVHC DEEE: contine materiale reciclabile |
|
