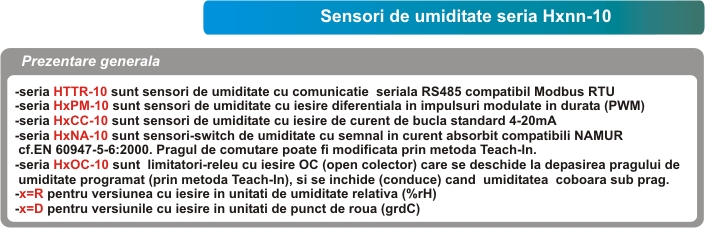

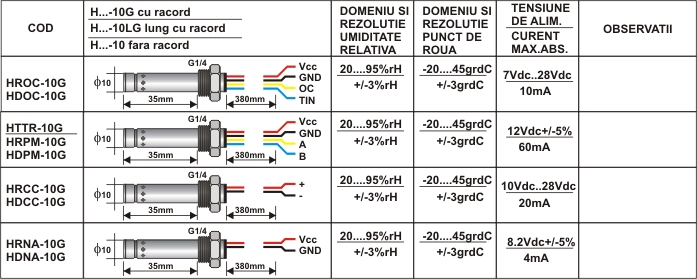

| COD | DOMENIU SI REZOLUTIE UMIDITATE RELATIVA | DOMENIU SI REZOLUTIE PUNCT DE ROUA | TENSIUNE DE ALIMENTARE | |
| CURENT MAX.ABSORBIT | ||||
| HTTR-11A HTTR-17 HRPM-11 HDPM-11 |

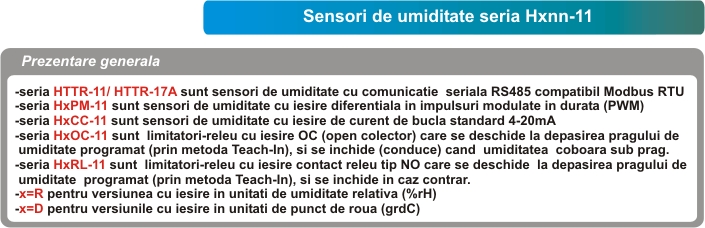

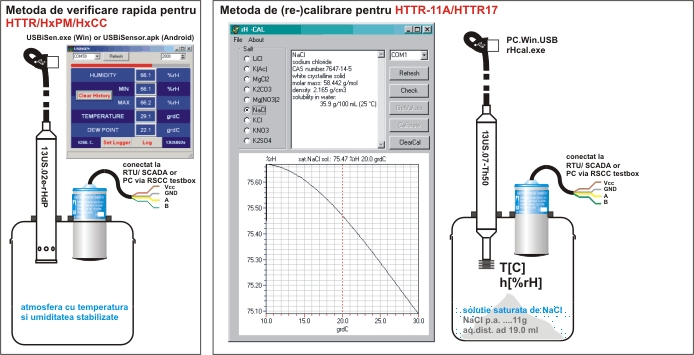

 Se utilizeaza ca Server Modbus RTU conectat in retea RS485 half duplex la un Client Modbus local de ex. din seria miniRTU in cadrul unor sisteme SCADA Transmite digital valoarea humiditatii, punct de roua si temperatura.Permite recalibrare de la distanta fara deconectare Functionarea autonoma pentru reglarea directa a humiditatii nu este posibila. |
HTTR-11A 20...95%rH +/-2%rH HTTR-17: 20...95%rH +/-1%rH HRPM-11: 20...95%rH +/-2%rH |
HTTR-11A: -20C...45C +/-2C HTTR-17: -20C...45C +/-1C HDPM-11: -20...45C +/-2C |
7Vdc..28Vdc 30mA |
| HRCC-11 HDCC-11 |
 Se utilizeaza ca transmitator de semnal cu imunitate relativ mare la zgomot electric si interferente pe distante de transmitere mari (50..300m) Transmite analogic valoarea umiditatii sau punctul de roua. Nu permite recalibrare de la distanta sau in situ. Functionarea autonoma pentru reglarea directa a humiditatii nu este posibila. |
20...95%rH +/-2%rH |
-20...45C +/-2C |
7Vdc..28Vdc 4mA..20mA |
| HROC-11 HDOC-11 |
 Se utilizeaza ca limitator sau releu regulator de tip ON-OFF in mod indirect printr-un element de executie (releu e.m. de c.c.) sau conectat la o intrare digitala a unui controller mai complex. |
20...95%rH +/-2%rH |
-20...45C +/-2C |
7Vdc..28Vdc 30mA |
| HRRL-11 HDRL-11 |
 Se utilizeaza ca limitator sau releu regulator de tip ON-OFF in mod direct (sarcina max. 2Arms) sau indirect printr-un element de executie (contactor) Poate fi utilizat conectat la o intrare digitala a unui controller mai complex. |
20...95%rH +/-2%rH |
-20...45C +/-2C |
24Vdc+/-5% 80mA |
| HTTR-11A/ HTTR-17 | HROC-11/HDOC-11 | |
| Serial RS-485 Distanta de transmitere: - max.50m cablu netorsadat -max.500m cablu torsadat -max.1500m cablu ecranat torsadat Conexiune prin: -cablu trifilar (A~B, GND), alimentare locala -cablu quadrifilar (A~B,Vcc~GND) Polarizare interna tip Schneider: (A->Vcc,B->GND) Rezistenta terminala nu este incorporata Modbus RTU Server 9600,8,1,N Functii recunoscute: 03h (Read Holding Registers) 06h (Write Single Register) Adresa initiala:120 (78h) Schimbarea adresei: Comanda 06h ADDR=F0F0h REG=Hi:[new address] Lo:ACh Citirea valorii masurate: Comanda 03h ADDR=0000h (rH), 0002h (T) Format:(256*Hi(reg)+Lo(reg))/10 [%rH]/[C] |
Iesire NPN Open Colector Inchis (conduce) cand H>Hprag Deschis (nu conduce) cand H<Hprag Histereza(DH):3%rH Curent continuu maxim admisibil:2A Tensiune continua maxim admisa:28V Polaritate ne-reversibila Umiditatea de prag initiala:80%rH (sau alta valoare la cerere) Procedura Teach-In: -se monteaza sensorul pe un generator de umiditate de laborator impreuna cu un termo-umidometru de referinta* -intrarea TIN se leaga la GND -se alimenteaza sensorul -se asteapta pina umiditatea locala ajunge la valoarea Hprag -in acel moment se desface legatura TIN-GND Intrarea TIN neutilizata temporar ramane flotanta (neconectata) |
 |
| HRPM-11/HDPM-11 | HRCC-11/HDCC-11 | |
| Linie diferentiala de
transmisie RS-422 Distanta de transmitere: -max.100m cablu netorsadat -max.1500m cablu torsadat Impulsuri modulate in factor de umplere Frecventa ~100Hz Factorul de umplere intre 10% si 90% este proportional cu Hmas Formula de calcul: Hmas=(FU-10)(Hmin-Hmax) /80
|
Sursa de curent standard
4-20mA Pasiva cu doua terminale Rezistenta interna >100kohm Cadere de tensiune<5V Plaja activa de 16mA corespunde domeniului maxim de umiditate Formula de calcul: Hmas= (I-4)(Hmin-Hmax/16 |
 |
| HRRL-11/ HDRL-11 | ||
| Iesire contact releu separat galvanic Inchis (conduce) cand H>Hprag Deschis (nu conduce) cand H<Hprag Histereza(DH):3%rH Curent continuu maxim admisibil:6A Tensiune continua maxim admisa:28V Polaritate: insensibil la polaritate Umiditatea de prag initiala:80%rH (sau alta valoare la cerere) Procedura Teach-In: similar cu HROC11 Intrarea TIN neutilizata temporar ramane flotanta (neconectata) |
 |
|
