Transmitatoare de temperatura
  TTC-485P si TTC-420i sunt transmitatoare pentru termocuple care masoara tensiunea generata de o termocupla si o convertesc in marime digitala variabila de valoare corespunzatoare diferentei de temperatura intre jonctiunea calda si cea rece conform cu tabelele NIST (ITS-90). Memoria interna a transmitatorului contine tabelat o transformare polinomiala pentru a converti valoarea EMF in valoarede temperatura echivalenta, pentru fiecare tip de termocupla specificata (selectata) Temperatura jonctiunii de referinta (rece) este masurata local printr-un sensor de temperatura digital.
TTR-485P(c) si TTR-420i(c) sunt transmitatoare pentru sensori de temperatura cu rezistenta de platina care masoara variatia rezistentei si o converteste in valoare de temperatura echivalenta conform ecuatiei Calendar-van Dusen: RT=R0(1+A*T+B*T^2- 100C*T^3+C*T^4) avand coeficientii A,B,C cuprinsi in Tabel1. Aceste valori corespund rezistentei de platina standard Pt100(0grdC)=100.0ohm si/sau Pt1000(0grdC)=1000ohm (IEC751 Class B;DIN 43760 Class B).
Transmitatoarele cu sufix -485x comunica cu unitatea centrala prin linie de comunicatie seriala de tip RS-485 half-duplex, protocol Modbus RTU. Viteza de transmitere initiala este de 9600Bd,8,N,2 .Selectia tipului de termocupla, adresa in retea si modificarea unori parametri se face dupa instalare si stabilirea legaturii. Modelele cu comunicatie seriala inregistreaza (cu o rata programabila) ultimele 1000 de valori masurate, care pot fi citite la cerere de unitatea centrala.
Transmitatoarele cu sufix -420 au o iesire in curent bucla standard de (0)4..20mA de tip pasiv. Plaja de variatie a semnalului de iesire de 4..20mA corespunde domeniului specificat in tabelele 2 si 4 pentru sensorul de temperatura instalat.

Sensori de Temperatura
-seria TSRS-120x sunt sensori de temperatura cu comunicatie seriala RS485 compatibil Modbus RTU 9600Bd,8,N,1.
-seria TSPM-120x sunt sensori de temperatura cu iesire diferentiala in impulsuri modulate in durata (PWM)
-seria TSCC-120x sunt sensori de temperatura cu iesire de curent standard 4-20mA
-seria TSOC-120x sunt sensori-switch cu iesire OC (open colector) care se deschide (nu conduce) la depasirea pragului de temperatura programat (prin metoda Teach-In), si se inchide (conduce) cand  temperatura coboara sub prag.
-seria TSNA-120x sunt sensori-switch de temperatura cu semnal in curent absorbit compatibili NAMUR cf.EN 60947-5-6:2000. Pragul de comutare poate fi modificata prin metoda Teach-In.



LEGEND moreinfo.gif (915 bytes)More Info..


bluestar.gif (913 bytes)Request Information price.gif (949 bytes)Price and availability paper.gif (920 bytes)Technical paper

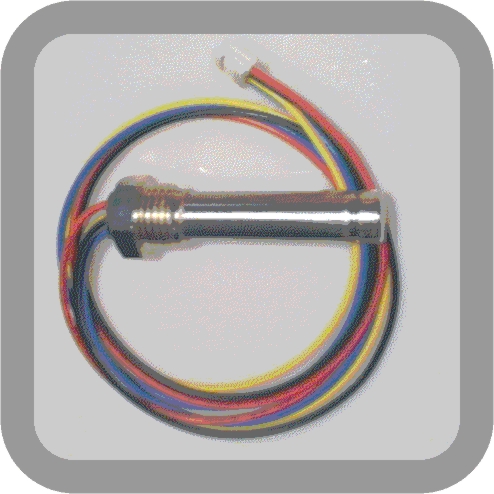

  G1/4 Digital Temperature Sensors
TSOC-120(L)G Teach-in OC output temperature switch moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)
TSRS-120(L)G RS485 Modbus RTU compatible temperature sensor moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)
TSPM-120(L)G PWM output temperature sensor moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)
TSCC-120(L)G 4..20mA current loop output temperature sensor moreinfo.gif (915 bytes)   bluestar.gif (913 bytes)  paper.gif (920 bytes)
TSNA-120(L)G NAMUR compatible temperature sensor moreinfo.gif (915 bytes)   bluestar.gif (913 bytes)  paper.gif (920 bytes)
  Temperature transmitters

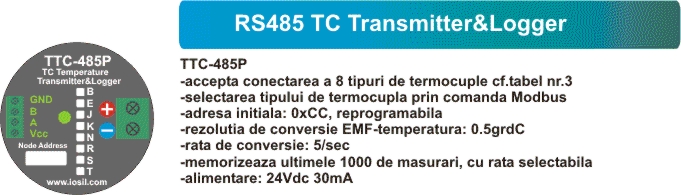

TTC-485P RS485 Thermocouple Transmitter&Logger moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)

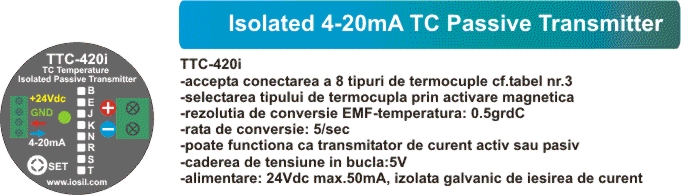

TTC-420i Isolated 4-20mA Thermocouple Passive Transmitter moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)
TTR-485P RS485 RTD Transmitter&Logger Modbus RTU compatible moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)
TTR-485c RS485 RTD Transmitter Modbus RTU compatible moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)

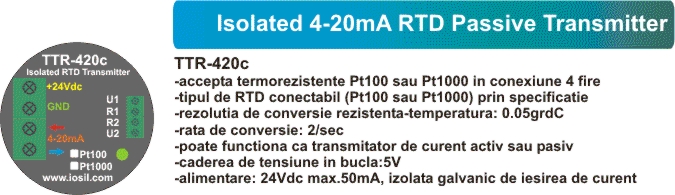

TTR-420c Isolated 4-20mA RTD Transmitter moreinfo.gif (915 bytes)   down.gif (905 bytes)  paper.gif (920 bytes) price.gif (949 bytes)
More products are on the way, so bookmark this site and come back soon



Price list
  Item     1-10     10-100    over 100   Availability
  TSOC-120G      13       11         *    in stock
  TSRS-120G      17           16         *    in stock
  TSPM-120G      17       16         *    in stock
  TSCC-120G      15       14         *    in stock
  TSNA-120G      19       18         *    3 weeks
  TSOC-120LG      15       13         *    in stock
  TSRS-120LG      19       18         *    in stock
  TSPM-120LG      19       18         *    3 weeks
  TSCC-120LG      17       16         *    in stock
  TSNA-120LG      21       20         *    3 weeks
  TTC-485P      35       33         *    in stock
  TTC-420i      32       31         *    in stock
  TTR-485P      35       33         *    in stock
  TTR-485c      27       24         *    3 weeks
  TTR-420c      24       21         *    3 weeks
*Contact us for pricing                                                     All prices in Euro
