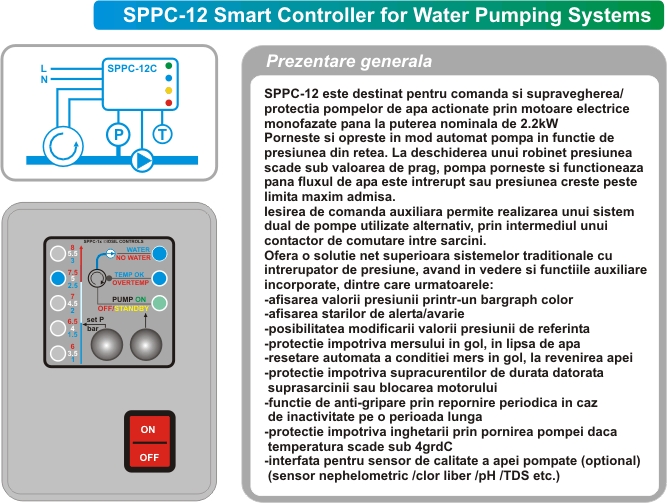

Diagrama de functionare, stari si operare a aparatului de comanda SPPC-1x

Panoul de operare al aparatului este prevazut cu elemente de semnalizare luminoase de tip LED color si butoane de comanda de tip capacitiv (”touch”) Butoanele sunt actionate prin atingere cu degetul, fara apasare pronuntata. Acceptarea comenzilor este confirmata prin modificarea configuratiei si/sau culorii elementelor de semnalizare. Daca,la punerea sub tensiune, in urma verificarii primare aparatul semnalizeaza detectarea unui defect prin aprinderea intermitenta a LED-ului corespunzator, iesirea din aceasta stare se poate realiza numai prin deconectare (urmata de inlaturarea cauzei malfunctionarii) si repunere sub tensiune. Aparatul este un regulator de presiune de tip ON/OFF, actionand pompa pentru a mentine presiunea apei in circuitul hidraulic de alimentare cu apa. Plaja de reglare este de +/- 10% in jurul pragului de presiune programata. Detectarea mersului in gol (lipsa apa) se realizeaza prin masurarea continua a factorului de putere al motorului, si produce oprirea temporara a pompei. Repornirea pompei este programatica.

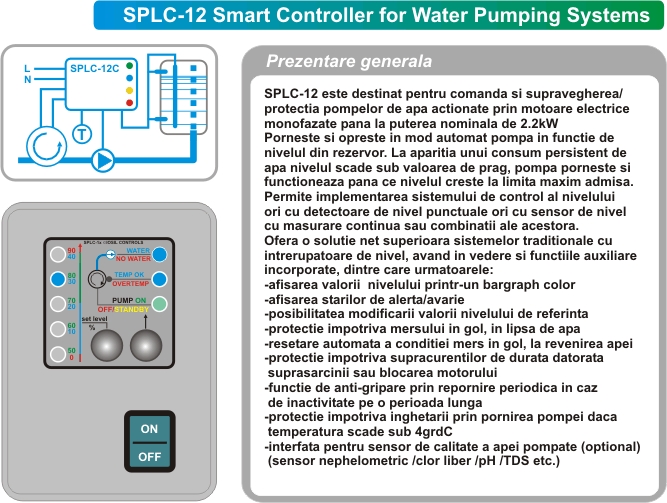

Diagrama de functionare, stari si operare a aparatului de comanda SPLC-1x

Panoul de operare al aparatului este prevazut cu elemente de semnalizare luminoase de tip LED color si butoane de comanda de tip capacitiv (”touch”) Butoanele sunt actionate prin atingere cu degetul, fara apasare pronuntata. Acceptarea comenzilor este confirmata prin modificarea configuratiei si/sau culorii elementelor de semnalizare. Daca,la punerea sub tensiune, in urma verificarii primare aparatul semnalizeaza detectarea unui defect prin aprinderea intermitenta a LED-ului corespunzator,  iesirea din aceasta stare se poate realiza numai prin deconectare (urmata de  inlaturarea cauzei malfunctionarii) si repunere sub tensiune. Aparatul este un regulator de nivel de tip ON/OFF, actionand pompa pentru a mentine nivelul apei in rezervorul de stocare/alimentare cu apa. Plaja de reglare este de +/- 10% in jurul pragului de nivel programat. Detectarea mersului in gol (lipsa apa) se realizeaza prin masurarea continua a factorului de putere al motorului, si produce oprirea temporara a pompei. Repornirea pompei este programatica.
